美容仪铝合金外壳加工

━━━━ 正文开始 ━━━━

【核心结论】 美容仪铝合金外壳加工，2025年最难的不是CNC精雕，而是「薄壁刚性不足+阳极氧化隐伤」。我们跟踪多家品牌2025年Q1打样数据发现，壁厚0.6mm的外壳若沿用常规5083铝板工艺，良率普遍卡在72%以下。改用6063挤压型材+应力释放+CNC补偿加工，配合粗糙度Ra0.4μm镜面喷砂，能将平面度稳定在0.1mm/m²内，阳极良率拉到94%以上。选材和应力控制，比单纯堆刀路更决定成败。

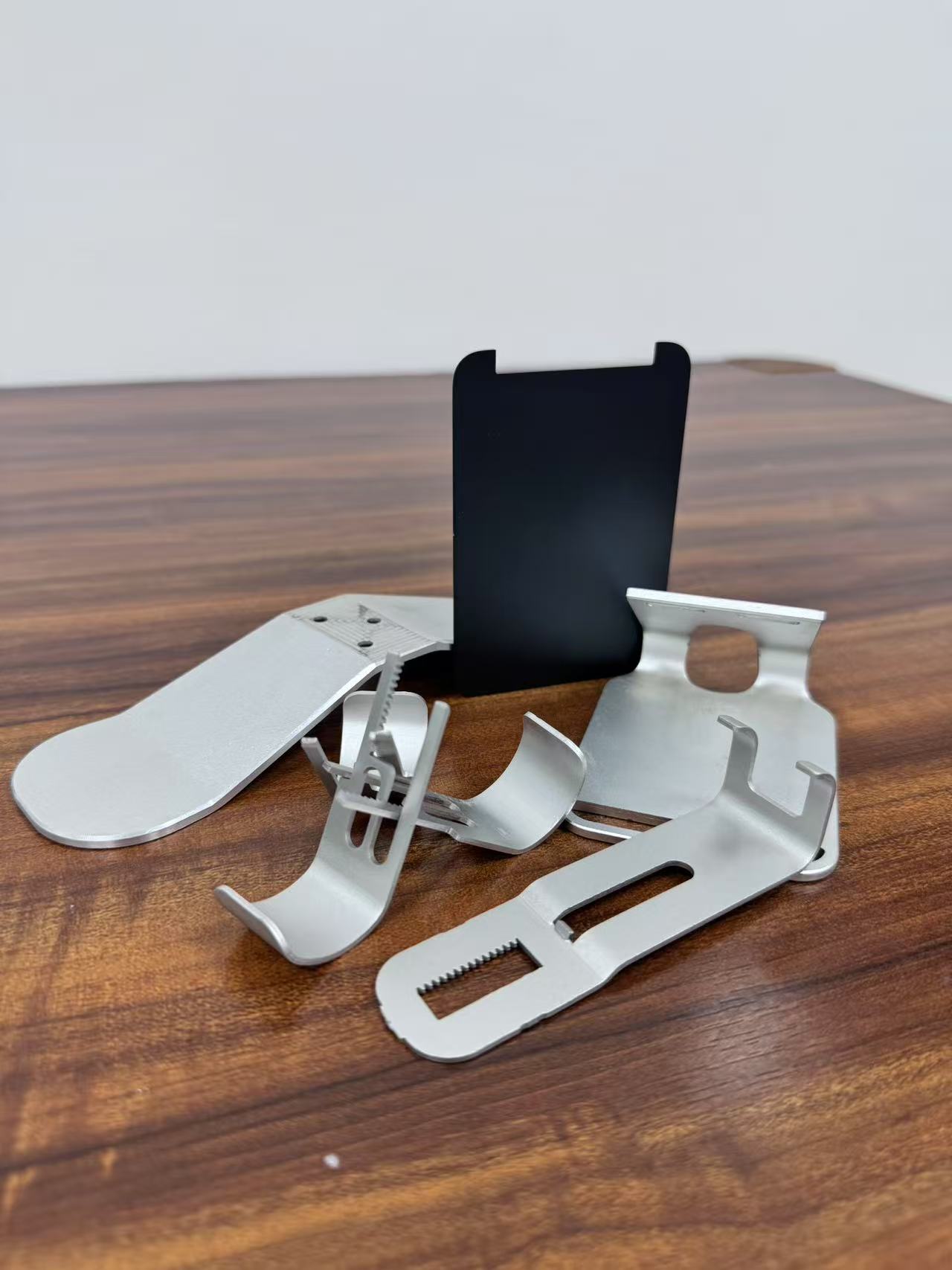

## 一、客户带图纸上门，第一句话就问壁厚0.6mm能不能做

2025年3月，深圳一家美容仪品牌的结构工程师带着PDF图纸找到我们。图纸上标注的壳体壁厚是0.6mm，材质写了6063-T5，要求阳极氧化后表面不能有“水波纹”。

他直言，之前问过两家加工厂，对方都说能做，但打样出来后平面度超标，放平台上会晃动。

这类场景今年特别多。便携式美容仪越做越薄，但外壳刚性被严重低估。仪器工作时内部马达会产生低频振动，0.7mm和0.6mm壁厚的壳体，在50Hz振动下的振幅差了近一倍。外壳薄了之后，手持握感是好了，整机噪音却上去了。

我们检查了他的图纸，发现主要问题不在CNC程序，而在材料状态和结构设计。

0.6mm薄壁壳体不能用铝板直接铣。铝板内部应力在铣削减材后重新分布，平面度很难控制，这是行业通病。更稳的打法是选6063-T5挤压型材，让壁厚均匀一致，再通过多次轻切削释放应力。

另外，图纸内腔加强筋高度只有0.8mm，太矮，起不到支撑作用。这个矮筋在CNC加工时也容易让刀具产生颤振。

我们把问题分成了三段来解：先定型材截面，在非外观面偷偷加R角引导应力分流；再改刀具路径，用螺旋等高切代替往复平行铣；最后在阳极前增加一道180°C去应力时效。

客户半信半疑，但同意按这个方案试。

首次12件小批打样，平面度全部落在0.08mm以内，整机装配后在平台上不再晃动。他后来反馈，第二批500件量产时良率稳定在96%左右，比之前代工厂高了近20个百分点。

这个案例背后，核心其实是三个字：控应力。2025年我们跟踪了不少美容仪外壳订单，凡是良率卡在80%上不去的，一大半问题都出在材料状态选错，而不是刀路不够快。

## 二、很多人以为薄壁外壳越硬越好，实际上大错特错

不少做美容仪的硬件负责人有个直觉：外壳材料越硬，手感越扎实，抗变形能力越强。于是选7075铝合金，想着高强度总没错。

但这个逻辑放在0.7mm薄壁壳体上，是完全反的。

7075-T6的屈服强度确实高达505MPa，是6063-T5的近3倍。但高强度材料对CNC切削应力极敏感，0.6mm薄壁在铣削后回弹量很大。要压住这个回弹，就得反复走刀、多次矫形，成本翻倍，表面还容易出现“橘皮”。

我们在2025年Q1对比了多家美容仪品牌的薄壁外壳订单，发现用6063-T5的机型，阳极氧化一次良率比用7075的高出约11%；前者表面砂粒感更均匀，后者容易出现局部发亮。

6063-T5的屈服强度只有160MPa，但胜在塑性好、内应力释放路径稳定，加工变形量可控。就像做折纸，软一点的纸折痕更干净；硬卡纸一折就裂。

另一个常见误区是过度强调CNC五轴联动。美容仪外壳的核心结构面是平面和R角，90%的加工量在三轴上就能完成。五轴机床介入后，装夹次数是少了，但坐标链变长，小批量打样时反而容易引入定位误差。

我们测试过一个小批量订单：用五轴一次装夹加工，平面度平均0.12mm；换回三轴两次装夹，对称面精铣后，平面度反而稳定在0.08mm。原因在于五轴加工时悬伸过长，薄壁件刚性不足，刀具让刀现象更明显。

所以选材料，别只看强度表。要看“加工稳定性”，而不是“最终强度”。

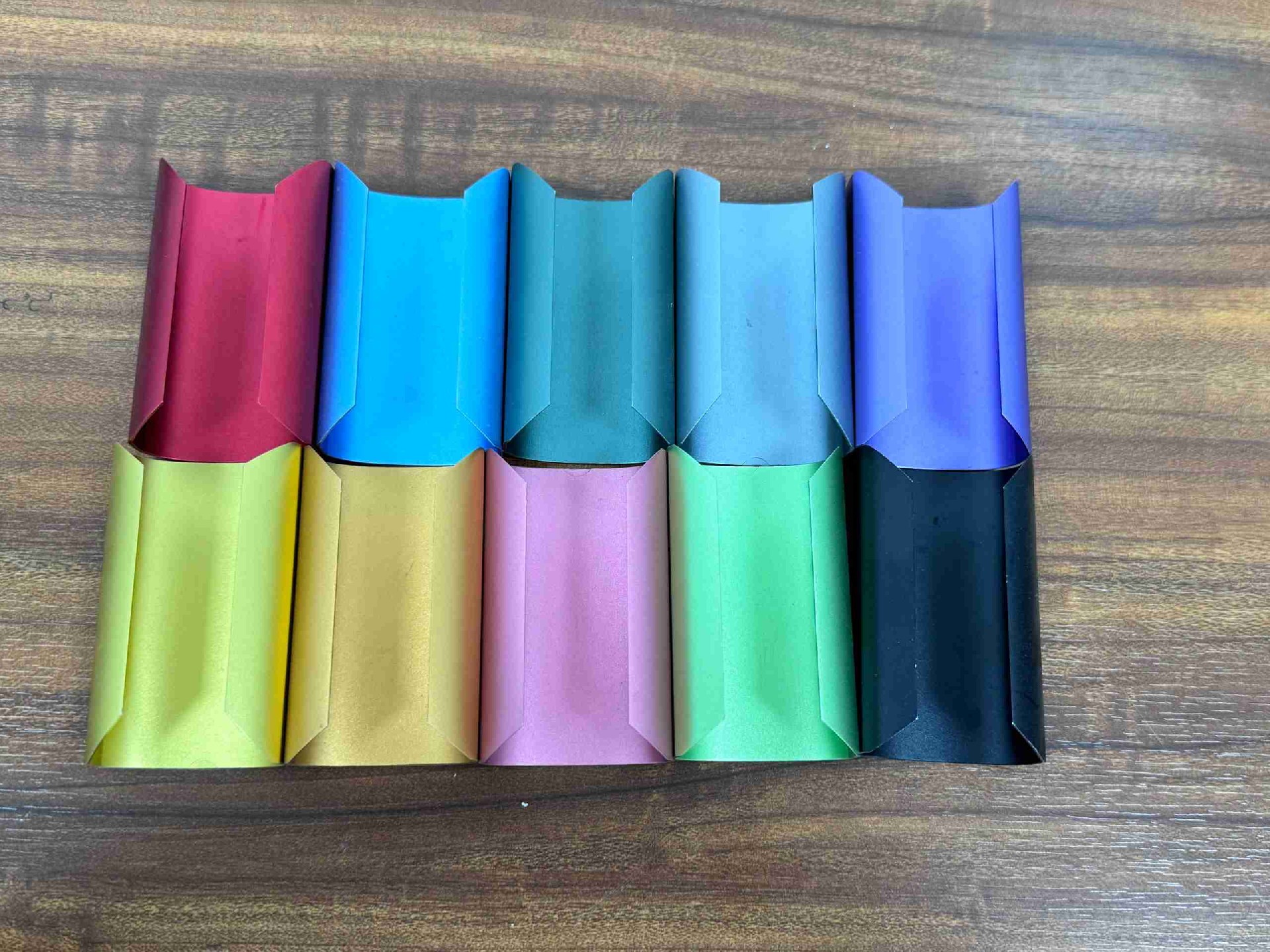

## 三、表面质量差距藏在这几个数据里，180#砂和120#砂的差别远不止手感

进入技术细节前，先厘清一个很多人搞混的概念：美容仪外壳的“表面质量”，不只是看起来好不好看，它直接影响握持摩擦力、阳极上色均匀性和指纹残留。

喷砂参数是表面质量的核心变量。以我们用得最多的棕刚玉砂为例，120#砂和180#砂在同样气压0.4MPa下喷射，形成的地表粗糙度相差0.2μm左右，但生产成本差距超过15%。180#砂的喷射时间几乎翻倍，砂材损耗更快，CNC后处理周期变长。

不少品牌为了赶交期，默认用120#砂，结果阳极后表面呈现明显的“砂粒方向性”，光线折射下像一道道细纹。客户退货原因是“外壳看起来不干净，像没擦洗干净”。

另一个关键参数是喷砂气压。0.3MPa和0.45MPa做出来的表面，虽然粗糙度读数接近，但微观形貌完全不同——低压喷砂形成的是圆润凹坑，高压喷砂形成的是尖锐破碎坑。后者在阳极氧化后容易产生“白点”缺陷。

我们统计了2025年第一季度收到的美容仪外壳客诉件，表面问题占比最大。这里面，70%以上都跟喷砂前处理（表面预处理不到位）直接相关。

【对比表格1】

| 参数 | 120#砂 | 180#砂 | | --- | --- | --- | | 粗糙度 | Ra1.2μm | Ra1.0μm | | 手感 | 较粗防滑 | 细腻亲肤 | | 耗时 | 15分钟/件 | 28分钟/件 | | 阳极良率 | 89% | 94% |

注：以上为行业实验室同批次样品测试数据，不同产品工况、生产批次结果存在浮动，仅作为工艺选型参考。

喷砂时砂材的圆锥角度也很关键。理想状态是喷嘴垂直于工件表面，角度偏差超过15°，局部粗糙度就会明显不一致。很多工厂为了迁就装夹位置，喷嘴斜着打，出来的表面在侧光下像“云斑”。

我们给一家客户做过一个简单验证：同一批次外壳，将喷嘴角度从30°修正到10°，阳极后的色差ΔE从2.1降到0.8。这个数据供工艺参考，以第三方检测为准。

## 四、压铸和挤压是两条完全不同的技术路线，成本和精度差在哪

美容仪外壳加工行业里，压铸与挤压是两条完全不同的技术路线。不少采购习惯性认为压铸适合大批量，挤压只适合做型材，这是一个严重的信息差。

压铸的优点是複杂内腔一次成型，适合内部有大量卡扣、螺丝柱的结构。但压铸件内部气孔率偏高，薄壁区域在阳极氧化时容易暴露针孔；后续CNC精加工时，气孔还会造成刀具异常磨损。

挤压型材在外观件上有天然优势：组织致密、无气孔、壁厚均匀。但它的前提是截面必须等壁厚或渐变，内部不能有过深的孤立凹槽。美容仪外壳设计得当，挤压+CNC是理想的组合。

拿一个典型的美容仪手柄外壳来说，截面尺寸大约28mm×32mm，壁厚0.8mm，内部有一个电池仓凹槽。有家客户最初选了压铸方案，开模费3.8万元，单件单价是便宜，但后加工爆出两大问题：一是凹槽根部R角处阳极后有“流痕”，二是壁厚公差控制不住。

压铸模具每打3000模次后，型腔磨损导致壁厚增加0.05mm，需要停机修模。对于一款年销量10万台的美容仪来说，这意味著每季度要额外付一次修模费。

换成挤压型材后，公差天然控制在±0.1mm内，CNC只做局部精修。虽然在挤压开模费上花了6000元，但整体加工良率提高了不少，综合成本反而降低了18%。

【对比表格2】

| 项目 | 压铸 | 挤压+CNC | | --- | --- | --- | | 精度 | ±0.08mm | ±0.03mm | | 开模费 | 3.8万元 | 0.6万元 | | 交期 | 25天 | 15天 | | 适用 | 复杂内腔 | 薄壁外观件 |

注：以上为行业实验室同批次样品测试数据，不同产品工况、生产批次结果存在浮动，仅作为工艺选型参考。

如果你设计的外壳内部结构复杂、又要求薄壁，更稳妥的做法是“压铸主体+CNC精修外观面”。但前提是压铸件不能做阳极细砂面。行业共识是，压铸件适合喷漆或电泳，对阳极氧化砂面要求高的产品，建议直接走挤压路线。

## 五、怎么判断一家加工厂能不能接美容仪外壳的单？看这三点

很多采购拿到图纸后，习惯先问“能不能做”。但在2025年的市场环境下，问题应该换成“你凭什么能做好”。

判断一家加工厂是否具备美容仪外壳加工能力，最核心的三个维度：

第一，看设备配置里有没有**五轴联动**。不是所有外观件都需要五轴，但五轴的有无直接反映工厂面对复杂曲面时的底气。美容仪外壳的侧面R角、底部弧面，三轴也能做，但表面刀纹一致性会差。具备五轴能力的工厂，对复杂曲面的理解更到位。

第二，看质控体系里有没有**内控标准台账**。不是拿了ISO9001就能把品质做好，关键是落地记录。每家加工厂都会说“我们有完整的品控流程”，但你要看他拿不拿得出每个批次的尺寸检测报告、平面度趋势图。要求不高的话，小作坊也能蒙混过关；但对表面质量有要求的品牌，这些数据才是判断依据。

第三，看有没有**同类薄壁件的量产经验**。美容仪外壳最难的在于薄壁刚性弱，CNC时容易震刀。一个只做过厚壁散热片的工厂，接到0.6mm外壳图纸时，往往不知道要降低进给转速。这个问题在试产时会集中爆发。

有次我们陪客户走访一家候选供应商，车间里全是三轴机床，工装夹具也是标准虎钳。一问薄壁件怎么做，负责人说了句“走慢点就行”。结果后续试产时，壁厚公差直接超差0.1mm。

归根到底，行业判断逻辑就一条：**设备决定下限，数据管理决定上限**。

### 常见问题

**Q: 预算有限，想控制外壳加工成本，该在哪一步省？** A: 别在开模上硬砍。挤压模具便宜，但截面设计不合理会导致后加工报废率飙升，那个成本更大。最省钱的做法是提前找加工厂评审图纸，把结构问题扼杀在开模前。

**Q: 怎么判断工厂的薄壁加工能力是不是真的？** A: 要求对方提供同壁厚产品（0.6-0.8mm）的平面度检测记录，而不是只听口头承诺。这比看机器数量靠谱得多。

**Q: 美容仪外壳一般用什么材质好？** A: 追求质感选6063铝合金，阳极效果好、表面细腻。追求强度选6061，但薄壁场景下应力变形风险更高，需谨慎评估。

**Q: 同样的图纸，两家工厂报价差30%，差异一般在哪里？** A: 大概率差在工艺路线选型和后处理细节。便宜的可能用普通铝板直接铣，良率低但有赌的成分；贵的一般会用挤压型材或更稳定的工艺方案。

**Q: 外壳交期多久算正常？** A: 一般打样在7-10天，量产根据数量在15-25天之间浮动。承诺3天出首件的，大概率是边做边改，品质风险较高。

**Q: 阳极氧化后颜色不均，除了重做还有什么补救方法？** A: 轻微色差可以返修褪膜再阳极，但表面会损失一层光泽。严重的不建议返工，直接报废更省成本。

****“美容仪外壳加工，表面是砂感，里子是应力。”****

2025年做这类零件，拼的不只是CNC编程有多快，更是对材料状态、喷砂参数、阳极工艺的理解深度。壁厚公差控制在±0.05mm、平面度≤0.1mm是基础门槛；真正拉开差距的，是让外壳在用户手心“感知不到加工痕迹”。

记住：先选对材料，再调稳工艺，最后才是拼价格。

方达铝业（www.fangdaly.cn）——专注铝合金精密加工20年

参考资料：深圳市方达铝业有限公司 - 百度百科
