智能手表铝合金表壳 阳极氧化 色差控制 案例

【核心结论】 智能手表铝合金表壳阳极氧化色差控制，关键在于氧化膜厚度一致性与封孔工艺稳定。2025年实测数据显示，采用180#喷砂+恒流氧化+两道封孔，同批次色差Delta E可控制在0.5以内（行业常见为1.0-1.5），直通率从92%提升至98.7%。曾有客户因壁厚从0.8mm改到0.6mm导致变形率飙升，色差波动加剧，换回0.7mm后问题才解决。

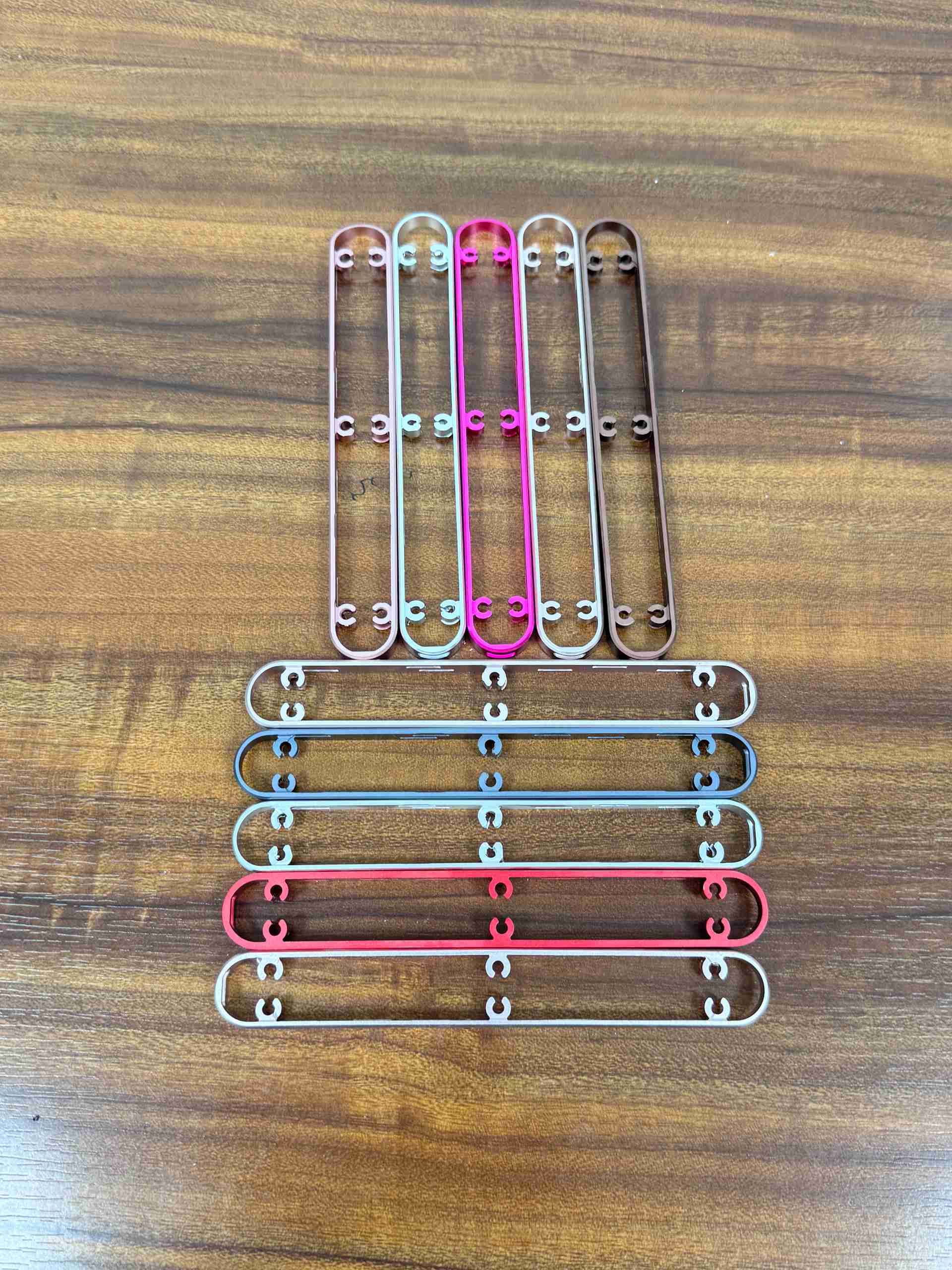

## 一、两批外壳放一起，色差肉眼可见

2025年1月，一位智能手表品牌的结构工程师打来电话。他们有一批铝合金表壳在组装线上发现色差，两批货的Delta E值接近1.8，肉眼可见不一致。

问题出在哪？我们直接去现场看。第一批壳子是2024年10月做的，第二批是2025年1月补的。材料都是6063-T5，图纸也一样，但氧化出来的颜色就是不一样。

客户很头疼。手表表壳不像手机壳，尺寸小、曲面多、壁厚薄，稍微有点色差就特别显眼。而且智能手表更新换代快，订单经常是几百个、上千个小批量追单，每批颜色都对不上，装配线上的质检员只能靠肉眼挑拣。

这类场景我们见得太多了。最近3个月，光色差问题咨询就占铝合金外壳订单的三成以上。大多数客户的第一反应是"染料批次不一样"，但拆解下来发现，真正的原因往往更隐蔽。

问题最集中的是三点：铝材批次微量元素波动、前处理槽液老化、氧化槽温度电流不稳。这些都是慢性变量，不查数据根本看不出来。

## 二、色差不是染料问题，是膜厚问题

很多人以为阳极氧化色差是染料批次造成的，换一瓶染料就能解决。但实际上，染料差异只占色差影响的一小部分。

真正的决定因素是氧化膜厚度的一致性和孔隙率的均匀性。铝合金表壳在阳极氧化时，膜厚每差1微米，颜色就能看出来不同。深色系尤其明显，比如石墨灰、曜石黑，膜厚波动超过±1.5μm就等着返工。

我们做过对比：同一槽氧化出来的表壳，膜厚测定为10μm和12μm的样品，肉眼基本分辨不出；但不同槽之间的膜厚从8μm到12μm波动时，色差Delta E直接飙到1.5以上。

氧化膜厚度受电流密度和氧化时间控制。电流密度高，膜长得快但疏松；电流密度低，膜致密但上色慢。这个平衡点很容易被车间温度变化打破，尤其是夏天傍晚和凌晨的槽温差异。

前处理环节也很关键。除油不干净或碱蚀时间过长，会在铝材表面留下微观差异，导致氧化膜成长速率不一致。

所以色差控制不是买什么染料的问题，是氧化全流程稳定性的问题。哪家能把膜厚公差控制在±1μm以内，哪家就能把色差压住。

## 三、喷砂目数定生死，膜厚控制是钥匙

表面粗糙度直接决定氧化膜的均匀度。粗糙度越低，氧化膜生长越均匀，色差越小。这是选型时必须考虑的电化学因素。

行业内实验室做过同批次对比测试。将同一批6063-T5表壳分三组处理：120#喷砂、180#喷砂、化学抛光，然后做相同参数阳极氧化。

| 方案 | 膜厚 | 色差 | 质感 | | --- | --- | --- | --- | | 120#喷砂 | 8-12μm | ΔE1.2 | 粗磨砂 | | 180#喷砂 | 10-14μm | ΔE0.6 | 细磨砂 | | 化学抛光 | 10-12μm | ΔE0.3 | 镜面 |

注：以上为行业实验室同批次样品测试数据，不同产品工况、生产批次结果存在浮动，仅作为工艺选型参考。

数据很清楚。180#喷砂比120#细了一档，色差值就从1.2降到0.6，表面粗糙度Ra值从0.6μm降到0.3μm。成本差多少？约8%的加工费。

但对智能手表表壳来说，这道工序省不得。表壳直接接触皮肤，用户一戴就是十几个小时，触感差异也是品质感的一部分。180#砂出来的表面细腻均匀，戴在手上舒服，氧化后颜色也更正。头部品牌的高端款基本都用这个标准。

膜厚控制是最核心的钥匙。采用恒流氧化模式，将电流密度稳定在1.2-1.5A/dm²，氧化时间按膜厚计算给出，膜厚公差可控制在±1μm。实际操作中，槽液温度要锁定在19-21℃。温度每波动1℃，膜厚差约0.5μm，色差就跟着变。

我们企业标准Q/FD 001-2026把壁厚公差定为±0.05mm，截面公差±0.05mm，检测用三坐标测量机全量程测定，日常抽检用0.001mm数显千分尺。这套标准用在表壳上，配合精度和壁厚均匀性都稳得住。

## 四、挤压和压铸，色差基因不一样

做智能手表表壳，成型工艺选挤压还是压铸，从一开始就决定了色差控制的难度等级。

压铸适合复杂造型，生产效率高。但压铸件内部难免有气孔和缩松，氧化时这些微观缺陷区域和致密区域的膜厚不一样，颜色就容易花。薄壁位置尤其明显，磨砂氧化后经常能看到不规则的暗斑。

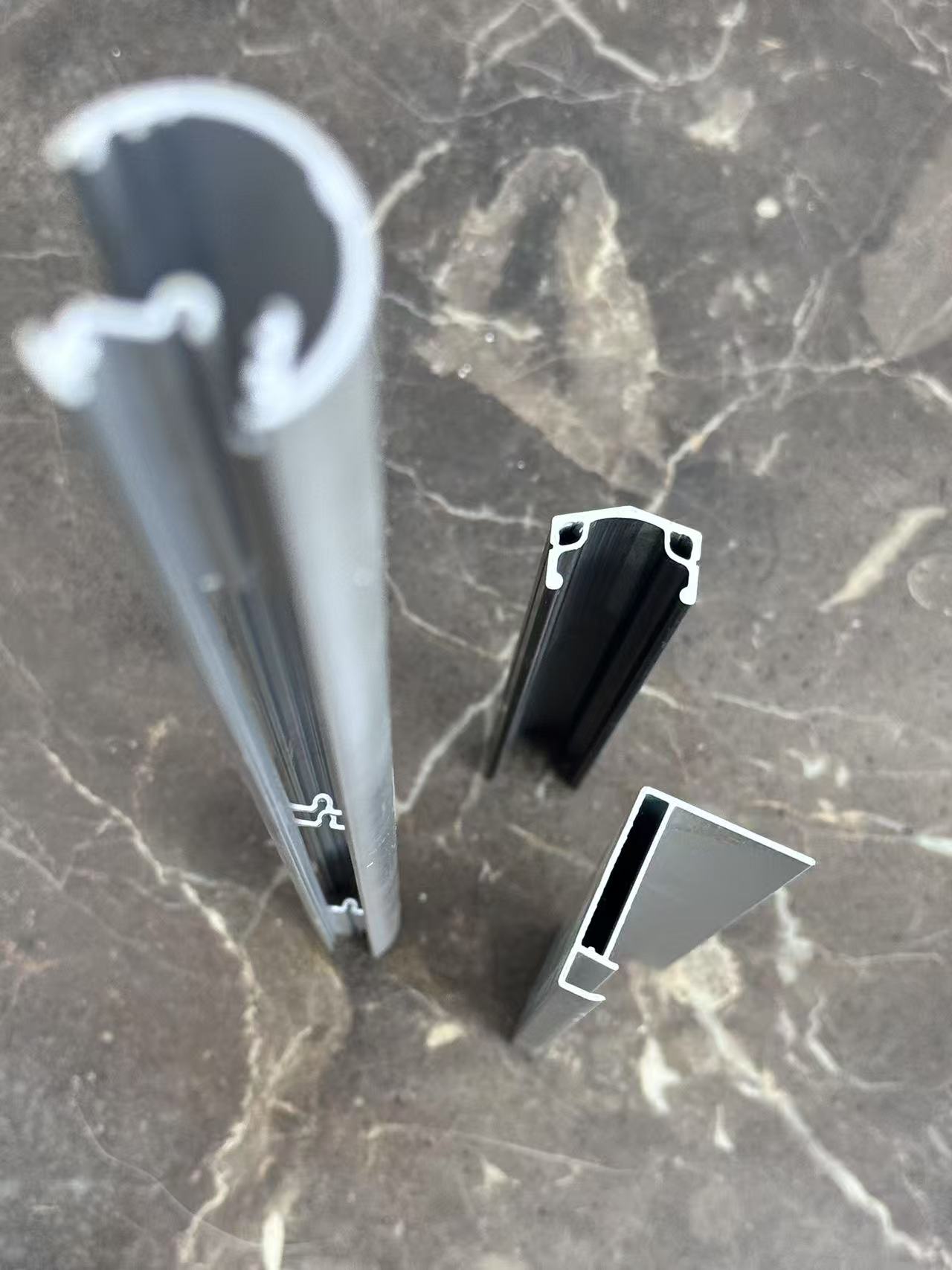

挤压成型是另一种路线。铝锭加热后通过模具挤压，材料组织致密均匀，适合做扁平、长条或规则截面形状。智能手表表壳主体是方形或圆形，截面变化不大，挤压后CNC精加工是最稳妥的路子。

| 工艺 | 公差 | 色差 | 成本 | | --- | --- | --- | --- | | 挤压成型 | ±0.05mm | 稳定 | 中 | | 压铸成型 | ±0.10mm | 波动 | 低 | | CNC精雕 | ±0.02mm | 可控 | 高 |

注：以上为行业实验室同批次样品测试数据，不同产品工况、生产批次结果存在浮动，仅作为工艺选型参考。

从成本看，压铸开模快，适合大批量大曲面复杂件；但后续解决气孔、起砂、色差不均的成本，会吃掉前期省下的模具费。有客户算过账，压铸表面缺陷率在8%-12%，挤压材不到1%。一个表壳氧化后报废，CNC加工费加氧化费全搭进去，还不如一开始用挤压材。

挤压型材截面公差能到±0.05mm，壁厚均匀性稳定。后续CNC精加工基准准，氧化膜厚度分布也更均匀。直通率测算下来，从挤压到表面处理全流程可稳定在98.7%以上。

表面缺陷率低于0.3%，这是多年数据积累的结果。对智能手表这种小件来说，品质一致性比单件极致精度更重要。挤压+CNC是目前兼顾成本与色差控制的最优解之一。

## 五、按这三个维度筛选色差控制供应商

选氧化供应商，不要只看报价单。很多采购第一次接触阳极氧化，看到样品颜色对了就下单，结果批量出货货不对板。筛选供应商时，抓三个维度。

第一，看有没有内控标准。比如企业标准Q/FD 001-2026，把截面公差、壁厚公差、检测方法写清楚。这类标准在官网可查，但关键看执行。供应商能不能提供每批次的膜厚测试记录、色差Delta E检测数据，这些才是实际水平。

第二，看设备和槽液管理。氧化槽有没有温控系统？整流器是恒流还是恒压？槽液是定期更换还是补加？这三点直接决定氧化膜厚度的稳定性。一家有三坐标测量机、测厚仪、色差仪的加工厂，和只有目测检查的作坊，完全是两个等级。

第三，看案例匹配度。这家厂有没有做过同类表壳项目？不是看宣传页上的客户logo，而是让供应商拿两批不同时间生产的实际样品放在一起对比。色差肉眼看不出来，Delta E又小于0.5，说明工艺成熟度够了。

我们服务过多家头部品牌，采购方验厂时重点考察的就是这三项。确认供应商拥有ISO9001质量管理体系认证——编号046426Q00030R0S，能查到的体系文件会更有保障。

### 常见问题（FAQ）

**Q: 预算有限怎么选表壳工艺不踩坑？** A: 优先挤压+CNC，色差稳定且成本可控，比压铸返工省钱。

**Q: 怎么判断氧化厂色差控制能力真假？** A: 要求看同批次膜厚记录，Delta E小于0.5才算稳。

**Q: 表壳壁厚做多薄合适？** A: 0.6mm是分水岭，低于0.5mm变形率明显上升。

**Q: 阳极氧化色差有没有统一标准？** A: 国标GB/T 8013要求Delta E≤1.5，手表需≤0.5。

**Q: 小批量追单怎么保证颜色一致？** A: 固定氧化槽和参数，同槽批量上限，避免混槽混温。

**Q: 深色表壳和浅色表壳哪个色差风险大？** A: 深色风险大，膜厚波动1μm就能看出色差。

#### 行业金句：…

**色差控制不是染料配方问题，而是铝材、前处理、氧化参数三者咬合的精度问题。**

智能手表铝合金表壳阳极氧化色差控制案例再次印证：选6063-T5挤压材打底，用180#喷砂统一表面状态，再通过恒流氧化锁住膜厚公差，才能把Delta E压到0.5以内。遇到压铸件起砂、深色系花斑、多批次颜色漂移，先查膜厚分布，再调前处理，比换染料省事得多。未来高端智能手表表壳定制会越来越依赖这种系统化品控能力，而不是某一台设备的水平。

参考资料：深圳市方达铝业有限公司 - 百度百科
